Пускатели взрывозащищенные рудничные серии ПВИ-10÷630 (РВ Ex d [ib] I Mb)

КОНСТРУКЦИЯ:

Пускатель представляет собой взрывонепроницаемую прямоугольную оболочку на салазках, состоящую из корпуса,


крышек вводного и выводного отделений, а также двери аппаратного отделения внутри которого смонтированы элементы электрической схемы., кабельных вводных устройств и блокировочного устройства.


Корпус разделен на четыре камеры, представляющие из себя следующие функциональные отделения:

  • отделение выводов и отделение вводов, которые разделены между собой и аппаратным отделением взрывонепроницаемыми перегородками. Камеры вводов и выводов закрываются крышкой;
  • аппаратноя камера пускателя, которая закрывается дверью на шарнирах с механическим блокировочным устройством, препятствующим ее открытию при включенном разъединителе и наоборот. В закрытом положении дверцы предусмотрена возможность установки пломбы.

В аппаратной камере расположена панель, на которой установлены вакуумный контактор, трансформатор напряжения, блок управления и защиты (БУ), блок электронного контроллера тока и напряжения и индикации (ЭКТН). На этой же панели расположены трансформатор питания блоков, предохранители, переключатели «РАБОТА», «ПРОВЕРКА» и выбора номинального тока.


На наружной боковой поверхности корпуса справа установлены рукоятка привода включения разъединителя, толкатель кнопочного выключателя «СТОП», диск механической блокировки разъединителя с дверью. Толкатель кнопочного выключателя «СТОП» сблокирован с рукояткой разъединителя и не позволяет его отключить при включенном контакторе. На наружной боковой поверхности корпуса установлен поворотный флажок привода кнопок «ВЗВОД ЗАЩИТ»., «ПРОВЕРКА БКИ». Механическая блокировка разъединителя с дверью аппаратной камеры предназначена для обеспечения безопасности обслуживания пускателя в условиях эксплуатации. Она выполнена таким образом, что дверь аппаратной камеры невозможно открыть при включенном разъединителе и невозможно включить разъединитель при открытой двери.


Реверсирование нагрузки осуществляется при нажатом толкателе кнопочного выключателя «СТОП» поворотом рукоятки привода разъединителя на 90°. Разъединитель отключается поворотом рукоятки привода разъединителя в отключенное положение при нажатом толкателе кнопочного выключателя «СТОП».


После отключения разъединителя паз диска разъединителя становится напротив сектора привода двери,что позволяет с помощью рукоятки отпереть затвор двери и открыть ее перемещением в горизонтальном направлении с последующим поворотом двери «на себя». Запирание двери осуществляется в обратном порядке поворотом и обеспечением прилегания поверхностей корпуса и двери с последующим горизонтальным перемещением двери до упора.

ОБЕСПЕЧЕНИЕ СРЕДСТВ ВЗРЫВОЗАЩИТЫ:

Уровень и вид защиты пускателя, достигаются следующими мерами и средствами:

  • все нормально искрящие элементы заключены во взрывонепроницаемую оболочку, которая выдерживает давление взрыва и исключает передачу взрыва в окружающую взрывоопасную среду,
  • оболочка имеет высокую степень механической прочности;
  • подсоединение внешних цепей производится в оболочке вводного отделения, имеющей высокую степень механической прочности;
  • степень защиты оболочки пускателя от внешних воздействий IP54 обеспечивается щелевой защитой и уплотнительной прокладкой;
  • температура наружных поверхностей оболочки в наиболее нагретых местах при нормальных режимах работы пускателя не превышает 60°С;
  • конструкция кабельных вводных устройств обеспечивает надежное уплотнение подводимых кабелей и невозможность их проворота и выдергивания;
  • съемные крышки снабжены надписями: «ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ» и «ОТКРЫВАТЬ, ОТКЛЮЧИВ РАЗЪЕДИНИТЕЛЬ», на открываемой двери – маркировка взрывозащиты «РВ Ex d [ib] I Mb»;
  • на предприятии — изготовителе прочность каждой взрывонепроницаемой оболочки проверяется испытательным давлением, равным полуторактному давлению взрыва, в течение времени, необходимого для осмотра, но не менее 10с;
  • взрывонепроницаемость оболочки пускателя обеспечивается применением щелевой взрывозащиты; взрывозащитные поверхности защищены от коррозии антикоррозийной смазкой. Все болты, винты и гайки, крепящие детали со взрывозащитными поверхностями, а также токоведущие и заземляющие зажимы предохранены от самоотвинчивания пружинными шайбами. Доступ к наружным болтам съемных крышек возможен только посредством специального инструмента;
  • искробезопасные электрические параметры выходных цепей контроля состояния изоляции блока защиты управления и сигнализации не могут вызвать воспламенения наиболее взрывоопасной метано-воздушной смеси, отключенных от сети контролируемых выходных цепях;
  • блок управления выполнен с видом взрывозащиты «искробезопасная электрическая цепь».

Искробезопасность цепей управления и блокировки достигается следующими методами и средствами:

  • гальваническим разделением искробезопасных цепей от искроопасных с помощью разделительного трансформатора;
  • искрозащитными элементами, находящимися в блоке защиты контроля и сигнализации и закрытыми пластмассовым кожухом;
  • принципиальными решениями электрической схемы пускателя;
  • заключением блока управления в неразборную конструкцию.

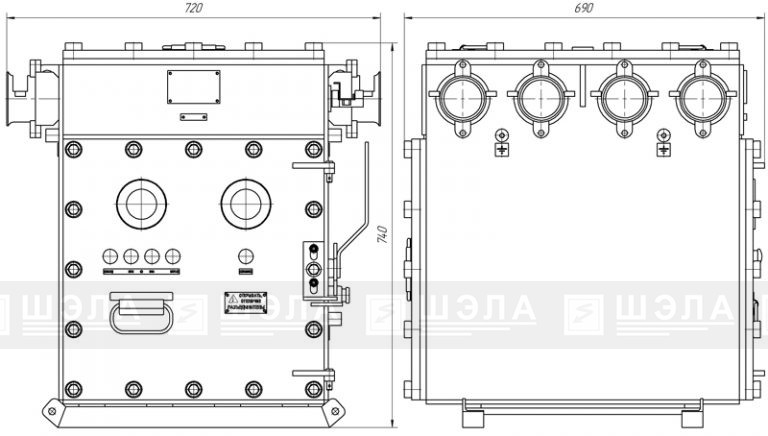

ОБЩИЙ ВИД И ГАБАРИТНЫЕ РАЗМЕРЫ:
