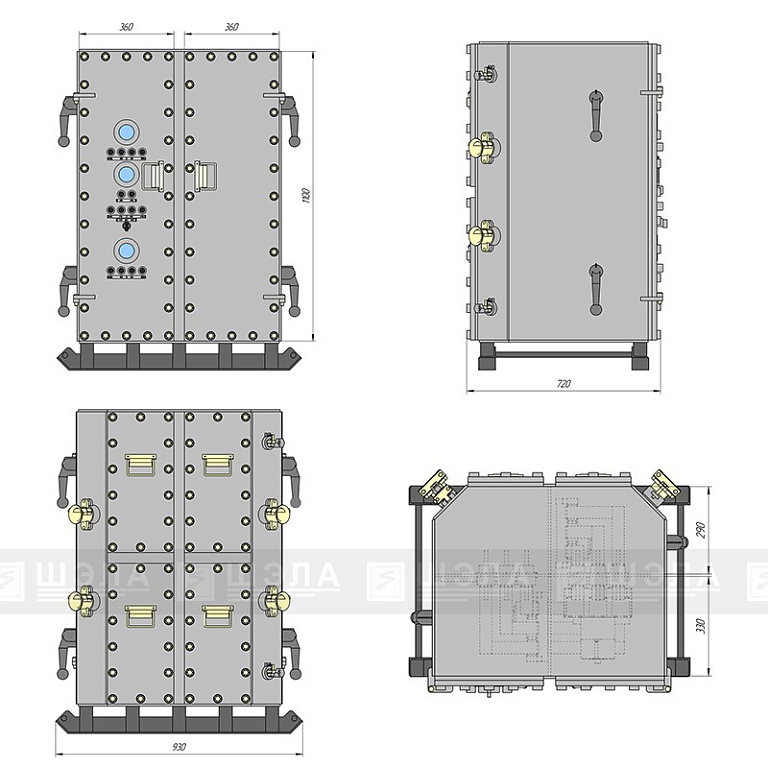

Шкаф автоматического включения резерва Ш-АВР-РВ-2х100…2х630 (РВ Ex d [ib] I Mb)
Шкаф автоматического включения резерва Ш-АВР-РВ-2х100…2х630 (РВ Ex d [ib] I Mb)
ОБЕСПЕЧЕНИЕ СРЕДСТВ ВЗРЫВОЗАЩИТЫ:
Уровень и вид защиты, достигаются следующими мерами и средствами:
все нормально искрящие элементы заключены во взрывонепроницаемую оболочку, которая выдерживает давление взрыва и исключает передачу взрыва в окружающую взрывоопасную среду,
оболочка имеет высокую степень механической прочности;
подсоединение внешних цепей производится в оболочке вводного отделения, имеющей высокую степень механической прочности;
степень защиты оболочки от внешних воздействий IP54 обеспечивается щелевой защитой;
температура наружных поверхностей оболочки в наиболее нагретых местах при нормальных режимах работы шкафа не превышает 60°С;
конструкция кабельных вводных устройств обеспечивает надежное уплотнение подводимых кабелей и невозможность их проворота и выдергивания;
съемные крышки снабжены надписями: «ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ» и «ОТКРЫВАТЬ, ОТКЛЮЧИВ РАЗЪЕДИНИТЕЛЬ», на открываемой двери – маркировка взрывозащиты «РВ Ex d [ib] I Mb»;
на предприятии — изготовителе прочность каждой взрывонепроницаемой оболочки проверяется испытательным давлением, равным полуторактному давлению взрыва, в течение времени, необходимого для осмотра, но не менее 10с;
взрывонепроницаемость оболочки обеспечивается применением щелевой взрывозащиты; взрывозащитные поверхности защищены от коррозии антикоррозийной смазкой. Все болты, винты и гайки, крепящие детали со взрывозащитными поверхностями, а также токоведущие и заземляющие зажимы предохранены от самоотвинчивания пружинными шайбами. Доступ к наружным болтам съемных крышек возможен только посредством специального инструмента;
блок управления выполнен с видом взрывозащиты «искробезопасная электрическая цепь».
Искробезопасность цепей управления и блокировки достигается следующими методами и средствами:
гальваническим разделением искробезопасных цепей от искроопасных с помощью разделительного трансформатора;
искрозащитными элементами, находящимися в блоке защиты контроля и сигнализации и закрытыми пластмассовым кожухом;
принципиальными решениями электрической схемы;
заключением блока управления в неразборную конструкцию.
