Шкафы распределительные рудничные взрывозащищенные типа ШР-ПП-РВ-100…1000 (РВ Ex d[ib] I Mb)
Шкафы распределительные рудничные взрывозащищенные типа ШР-ПП-РВ-100…1000 (РВ Ex d[ib] I Mb)
ОБЕСПЕЧЕНИЕ СРЕДСТВ ВЗРЫВОЗАЩИТЫ:
Уровень и вид защиты достигаются следующими мерами и средствами:
все нормально искрящие элементы заключены во взрывонепроницаемую оболочку, которая выдерживает давление взрыва и исключает передачу взрыва в окружающую взрывоопасную среду,
оболочка имеет высокую степень механической прочности;
подсоединение внешних цепей производится в оболочке вводного отделения, имеющей высокую степень механической прочности;
степень защиты оболочки от внешних воздействий IP54 обеспечивается щелевой защитой;
температура наружных поверхностей оболочки в наиболее нагретых местах при нормальных режимах работы не превышает 60°С;
конструкция кабельных вводных устройств обеспечивает надежное уплотнение подводимых кабелей и невозможность их проворота и выдергивания;
съемные крышки снабжены надписями: «ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ», на открываемой двери – маркировка взрывозащиты «РВ Ex d [ib] I Mb»;
на предприятии — изготовителе прочность каждой взрывонепроницаемой оболочки проверяется испытательным давлением, равным полуторактному давлению взрыва, в течение времени, необходимого для осмотра, но не менее 10с;
взрывонепроницаемость оболочки обеспечивается применением щелевой взрывозащиты; взрывозащитные поверхности защищены от коррозии антикоррозийной смазкой. Все болты, винты и гайки, крепящие детали со взрывозащитными поверхностями, а также токоведущие и заземляющие зажимы предохранены от самоотвинчивания пружинными шайбами. Доступ к наружным болтам съемных крышек возможен только посредством специального инструмента;
искробезопасные электрические параметры выходных цепей контроля состояния изоляции блока защиты управления и сигнализации не могут вызвать воспламенения наиболее взрывоопасной метано-воздушной смеси, отключенных от сети контролируемых выходных цепях;
блок управления выполнен с видом взрывозащиты «искробезопасная электрическая цепь».
Искробезопасность цепей управления и блокировки достигается следующими методами и средствами:
гальваническим разделением искробезопасных цепей от искроопасных с помощью разделительного трансформатора;
искрозащитными элементами, находящимися в блоке защиты контроля и сигнализации и закрытыми пластмассовым кожухом;
принципиальными решениями электрической схемы;
заключением блока управления в неразборную конструкцию.

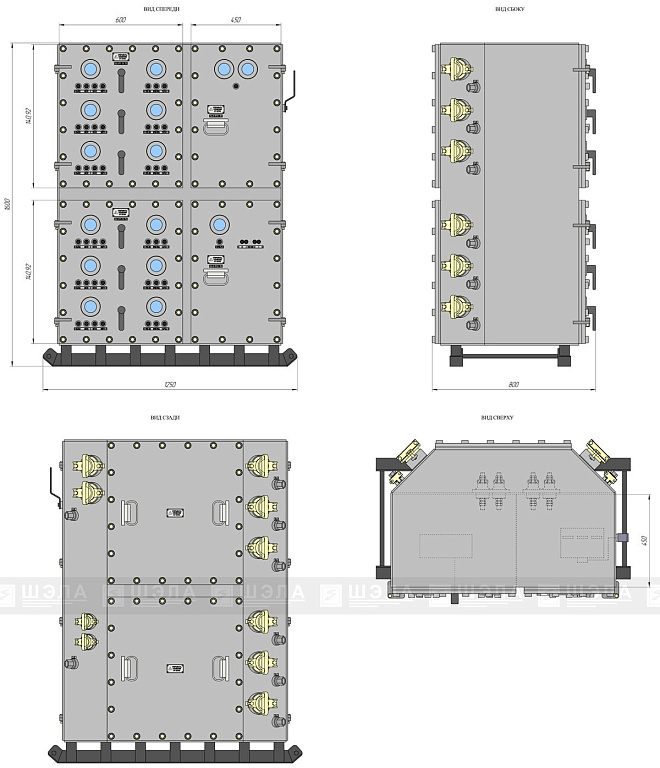

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
Шкаф ШР-ПП-РВ представляет собой цельнометаллическую конструкцию, в состав которого входят:
отсек аппарата осветительного (АОШ) трёхфазного, мощностью 2,5кВа или 5,0кВа;
два отсека отходящих фидеров (по три в каждом) в исполнении с блоками контроля изоляции (БКИ). Защита отходящих присоединений от токов короткого замыкания и перегрузки обеспечивается электронным блоком контроля тока.
