Станции управления электроприводами взрывозащищенные типа СУЭП-РВ-100…250 (РВ Ex d [ib] I Mb)
ОБЕСПЕЧЕНИЕ СРЕДСТВ ВЗРЫВОЗАЩИТЫ:
Уровень и вид защиты достигаются следующими мерами и средствами:
- все нормально искрящие элементы заключены во взрывонепроницаемую оболочку, которая выдерживает давление взрыва и исключает передачу взрыва в окружающую взрывоопасную среду,
- оболочка имеет высокую степень механической прочности;
- подсоединение внешних цепей производится в оболочке вводного отделения, имеющей высокую степень механической прочности;
- степень защиты оболочки от внешних воздействий IP54 обеспечивается щелевой защитой;
- температура наружных поверхностей оболочки в наиболее нагретых местах при нормальных режимах работы не превышает 60°С;
- конструкция кабельных вводных устройств обеспечивает надежное уплотнение подводимых кабелей и невозможность их проворота и выдергивания;
- съемные крышки снабжены надписями: «ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ», на открываемой двери – маркировка взрывозащиты «РВ Ex d [ib] I Mb»;
- на предприятии — изготовителе прочность каждой взрывонепроницаемой оболочки проверяется испытательным давлением, равным полуторактному давлению взрыва, в течение времени, необходимого для осмотра, но не менее 10с;
- взрывонепроницаемость оболочки обеспечивается применением щелевой взрывозащиты; взрывозащитные поверхности защищены от коррозии антикоррозийной смазкой. Все болты, винты и гайки, крепящие детали со взрывозащитными поверхностями, а также токоведущие и заземляющие зажимы предохранены от самоотвинчивания пружинными шайбами. Доступ к наружным болтам съемных крышек возможен только посредством специального инструмента;
- искробезопасные электрические параметры выходных цепей контроля состояния изоляции блока защиты управления и сигнализации не могут вызвать воспламенения наиболее взрывоопасной метано-воздушной смеси, отключенных от сети контролируемых выходных цепях;
- блок управления выполнен с видом взрывозащиты «искробезопасная электрическая цепь».
Искробезопасность цепей управления и блокировки достигается следующими методами и средствами:
- гальваническим разделением искробезопасных цепей от искроопасных с помощью разделительного трансформатора;
- искрозащитными элементами, находящимися в блоке защиты контроля и сигнализации и закрытыми пластмассовым кожухом;
- принципиальными решениями электрической схемы;
- заключением блока управления в неразборную конструкцию.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
Модули выемные по функциональному назначению изготавливаются в следующих исполнениях:
- МВВ-100, 160, 250 — автоматический выключатель для подключения к сети (вводной фидер);
- МВЗ-0,25…63 — реверсивные для управления электроприводом задвижек, затворов с защитой по току;
- МВ-0,25…63 — прямого пуска для управления насосными агрегатами.
Вводной и отходящие модули — выемного исполнения, изготавливаются с использованием электронного блока защиты.
Отсек стационарный по функциональному назначению изготавливается следующего исполнения:
- МВО-0,25…5,0 — отсек однофазного (трёхфазного) трансформатора освещения 36/127/220В, Pн – 0,25…5,0кВа.

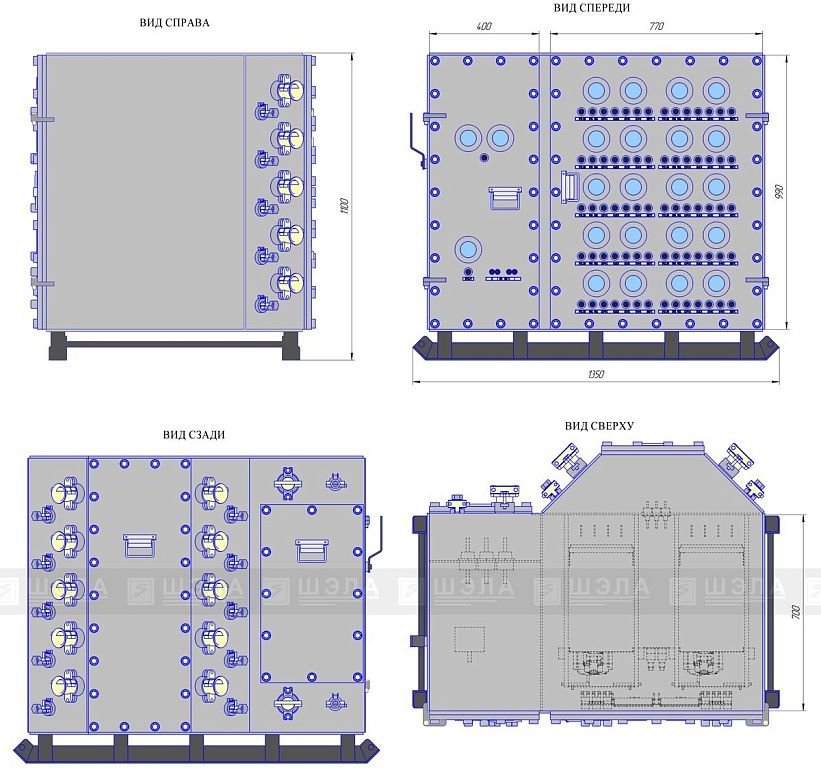

ВНЕШНИЙ ВИД И ГАБАРИТНЫЕ РАЗМЕРЫ:
