Выключатели взрывозащищенные рудничные АФВ-160 … АФВ-630 (РВ Ex d [ib] I Mb)
Выключатели рудничные изготавливаются в следующем функциональном исполнении:
- АФВ-160-РВ-Р … АФВ-630-РВ-P – выключатели взрывозащищенные рудничные ручного управления с помощью рукоятки ручного привода, расположенной на корпусе;
- АФВ-160-РВ-Р-РУ … АФВ-630-РВ-Р-РУ – выключатели взрывозащищенные рудничные с ручным управлением и встроенным реле утечки;
- АФВ-160-РВ-ДО … АФВ-630-РВ-ДО – выключатели взрывозащищенные рудничные ручного включения и отключения с помощью рукоятки ручного привода, и дистанционное отключение с помощью выносного кнопочного пульта ПДУ;
- АФВ-160-РВ-ДО-РУ … АФВ-630-РВ-ДО-РУ – выключатели взрывозащищенные рудничные ручного включения и отключения с помощью рукоятки ручного привода, от встроенного реле утечки и дистанционное отключение от выносного кнопочного пульта ПДУ;
- АФВ-160-РВ-ДУ … АФВ-630-РВ-ДУ – выключатели взрывозащищенные рудничные местного включения-отключения с помощью рукоятки ручного привода, кнопок управления, расположенных на дверце, дистанционное включение-отключение с помощью выносного кнопочного пульта ПДУ;
- АФВ-160-РВ-ДУ-РУ … АФВ-630-РВ-ДУ-РУ – выключатели взрывозащищенные рудничные местного включения-отключения с помощью рукоятки ручного привода, кнопок управления, расположенных на дверце, дистанционное включение-отключение с помощью выносного кнопочного пульта ПДУ и дистанционное отключение от встроенного реле утечки.
Конструкция:
Выключатель представляет собой взрывонепроницаемую прямоугольную оболочку на салазках, состоящую из корпуса, крышек вводного и выводного отделений, а также двери аппаратного отделения, внутри которого смонтированы элементы электрической схемы, кабельных вводных устройств и блокировочного устройства.
Корпус разделен на четыре камеры, представляющие из себя следующие функциональные отделения:
— отделение выводов и отделение вводов, которые разделены между собой и аппаратным отделением взрывонепроницаемыми перегородками. Камеры вводов и выводов закрываются крышкой;
— аппаратная камера выключателя, которая закрывается дверью на шарнирах с механическим блокировочным устройством, препятствующим ее открытию при включенном разъединителе и наоборот. В закрытом положении дверцы предусмотрена возможность установки пломбы;
— камера разъединителя.
В аппаратной камере расположена панель, на которой установлены вакуумный контактор, трансформатор напряжения, блок управления и защиты (БУ), блок электронного контроллера тока и напряжения и индикации (ЭКТН),. На этой же панели расположены трансформатор питания блоков, предохранители, переключатели «РАБОТА», «ПРОВЕРКА» и выбора номинального тока.
На дверце выключателя установлены кнопки для проверки работы блоков токовой защиты и контроля изоляции. В смотровом окне выведена световая индикация работы блоков токовой защиты, наличия сетевого напряжения и о включении выключателя. Открыть дверцу можно только при выключенном разъединителе, а разъединитель невозможно включить при открытой дверце.
На наружной боковой поверхности корпуса справа установлены рукоятка привода включения разъединителя, толкатель кнопочного выключателя «СТОП», диск механической блокировки разъединителя с дверью. Толкатель кнопочного выключателя «СТОП» сблокирован с рукояткой разъединителя и не позволяет его отключить при включенном автоматическом выключателе. На наружной боковой поверхности корпуса установлен поворотный флажок привода кнопок «ВЗВОД ЗАЩИТ»., «ПРОВЕРКА БКИ». Механическая блокировка разъединителя с дверью аппаратной камеры предназначена для обеспечения безопасности обслуживания выключателя в условиях эксплуатации. Она выполнена таким образом, что дверь аппаратной камеры невозможно открыть при включенном разъединителе и невозможно включить разъединитель при открытой двери.
Реверсирование нагрузки осуществляется при нажатом толкателе кнопочного выключателя «СТОП» поворотом рукоятки привода разъединителя на 90°.Разъединитель отключается поворотом рукоятки привода разъединителя в отключенное положение при нажатом толкателе кнопочного выключателя «СТОП».
После отключения разъединителя паз диска разъединителя становится напротив сектора привода двери, что позволяет с помощью рукоятки отпереть затвор двери и открыть ее перемещением в горизонтальном направлении с последующим поворотом двери «на себя». Запирание двери осуществляется в обратном порядке поворотом и обеспечением прилегания поверхностей корпуса и двери с последующим горизонтальным перемещением двери до упора.
Для подключения силовых и контрольных кабелей в отделении вводов и в отделении выводов предусмотрены проходные изоляторы, промаркированные согласно схеме электрической принципиальной. Подключение кабелей производится через кабельные вводы, размещенные на боковых стенках выключателя. К искробезопасным выходам выключателя может подключаться выносной пульт ПДУ с кнопками типа «сухой контакт.
Обеспечение средств взрывозащиты:
Уровень и вид защиты выключателя, достигаются следующими мерами и средствами:
- все нормально искрящие элементы заключены во взрывонепроницаемую оболочку, которая выдерживает давление взрыва и исключает передачу взрыва в окружающую взрывоопасную среду;
- корпус имеет высокую степень механической прочности;
- подсоединение внешних цепей производится в оболочке вводного отделения, имеющего высокую степень механической прочности;
- степень защиты оболочки выключателя от внешних воздействий IP54 обеспечивается щелевой защитой и уплотнительной прокладкой;
- температура наружных поверхностей оболочки в наиболее нагретых местах при нормальных режимах работы выключателя не превышает 60°С;
- конструкция кабельных вводных устройств обеспечивает надежное уплотнение подводимых кабелей и невозможность их проворота и выдергивания;
- съемные крышки отделения вводов и отделения выводов снабжены надписями: «ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ» и «ОТКРЫВАТЬ, ОТКЛЮЧИВ РАЗЪЕДИНИТЕЛЬ», на открываемой двери – маркировка взрывозащиты «РВ Ex d [ib] I Mb»;
- на предприятии — изготовителе прочность каждой взрывонепроницаемой оболочки проверяется испытательным давлением, равным полуторактному давлению взрыва, в течение времени, необходимого для осмотра, но не менее 10 с;
- взрывонепроницаемость оболочки выключателя обеспечивается применением щелевой взрывозащиты; взрывозащитные поверхности защищены от коррозии антикоррозийной смазкой. Все болты, винты и гайки, крепящие детали со взрывозащитными поверхностями, а также токоведущие и заземляющие зажимы предохранены от самоотвинчивания пружинными шайбами. Доступ к наружным болтам съемных крышек возможен только посредством специального инструмента;
- искробезопасные электрические параметры блока контроля изоляции не могут вызвать воспламенения наиболее взрывоопасной метано-воздушной смеси, т.к. контроль изоляции отходящего присоединения проводится безопасным напряжением 24В, ограниченным по току;
- блок управления выполнен с видом взрывозащиты «искробезопасная электрическая цепь»;
- в выключателе установлены заземляющие зажимы:
- — внутри и снаружи отделения вводов и выводов – для подсоединения заземляющих жил и брони кабеля;
- — на салазках – для заземления оболочки выключателя.
Искробезопасность цепей управления и блокировки достигается следующими методами и средствами:
- гальваническим разделением искробезопасных цепей от искроопасных с помощью разделительного трансформатора;
- искрозащитными элементами, находящимися в блоке защиты контроля и сигнализации, и закрытыми пластмассовым кожухом;
- принципиальными решениями электрической схемы выключателя;
- заключением блока управления в неразборную конструкцию.

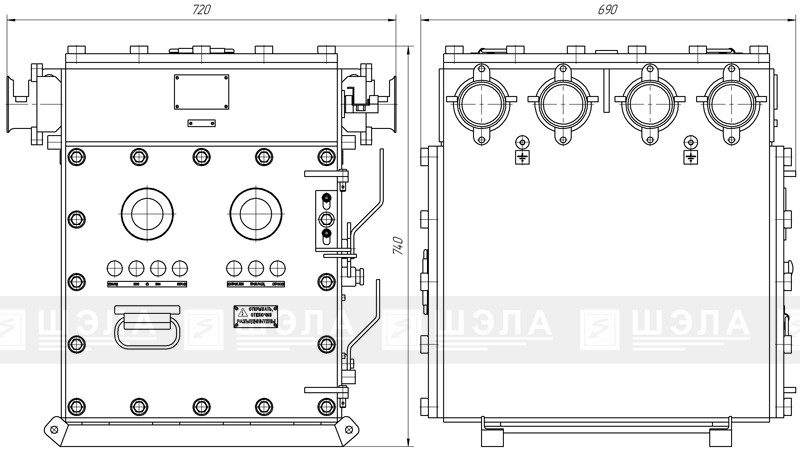

Общий вид и габаритные размеры:
